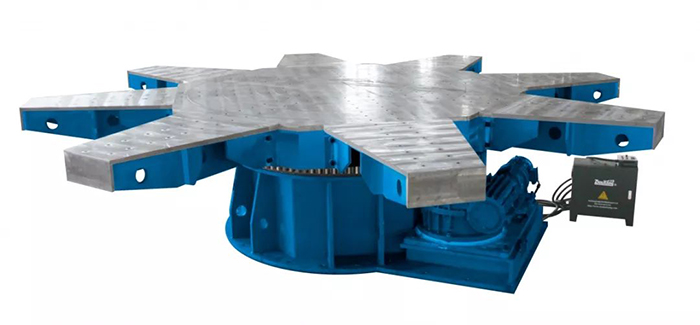

SPHZ5055型水平回转台是一种使工件在水平方向360度无限回转的设备，它具有实用、可靠、回转平稳、适用工件范围广、操作简单等有点，是焊接过程中比较典型的辅助设备。它还可广泛用于工件的切割、打磨、装配等方面，特别适用于大型工件的回转，是提高自动化程度的理想设备之一。

该设备主要由机架、工作台、回转机构、导电装置及电气控制部分等组成:

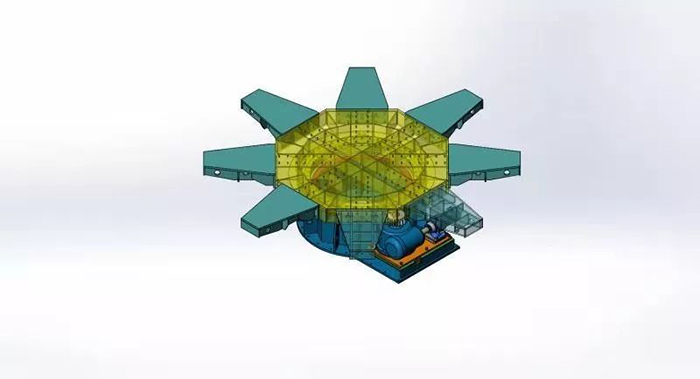

1.机架和工作台

机架为箱形焊接件，工作台由主台面和8只翼臂组成。机架和翼臂均为焊接结构件，所有焊缝均按照等强度焊缝要求进行焊接，焊后均进行退火去应力处理，去除焊接内应力和有效防止加工变形。台面上设有同心圆槽，便于工件吊装对中时作为参考基准。

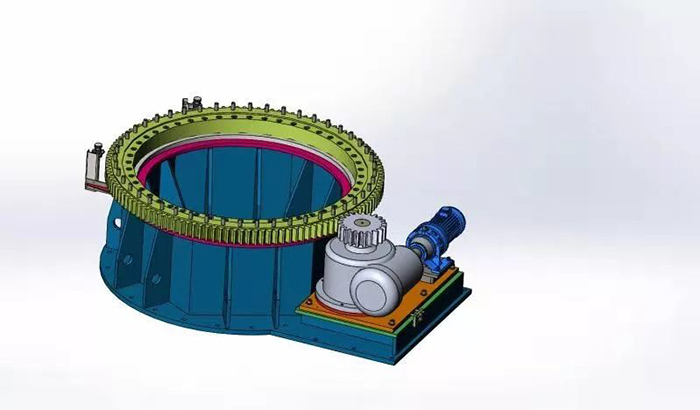

2.回转机构

回转机构位于机架和工作台之间，回转机构主要由减速器、电机、回转支承等组成。减速器采用蜗轮蜗杆减速器，输出扭矩大，运行平稳。回转支承采用优质的单排球回转支承，外齿式，刚性好，承载能力大。回转机构由电机驱动，通过减速器减速，由输出齿轮驱动回转支承运动，从而带动工作台回转。回转速度为变频无级调速，使工作台在规定的范围内无级调速，能满足不同大小工件焊接的需要。

3.导电装置

焊接电流由工作台后面的导电装置通过导电电缆接到机座传导，允许焊接电流为1000A。

4.电气控制系统

主要由控制箱和操作盒组成。电控箱控制面板上设有报警指示、电源指示、复位等旋钮。远控盒上主要有工作台正反转、停止、调速等旋钮及数显表，所有电控元件均选用国内外知名品牌，通过远控盒，可以对本设备各机构进行调试和操作，既可近控，又可以远控，操作灵活，使用方便。

和记娱乐官网企业50吨水平回转台研制成功，标志着公司产品型谱又添新丁，解决了客户特大工件焊接的便利性，提高了工作效率。
