和记娱乐官网

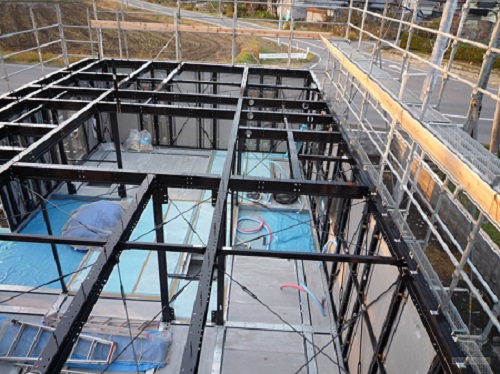

建筑轻钢结构和传统的混凝土结构相比，具有跨度大、结构基础要求低、抗震抗风能力强、外表美观、建造周期短、维修费用低等一系列的优点，因而越来越受欢迎，得到了飞速的发展。和重钢相比，轻钢结构重量轻，用钢量少、对基础的承载要求更低，设计周期短、建造速度快，特别适合于建造大跨度结构。现已在厂房、办公楼、大型超市、物流仓库、展示厅、机库和室内体育场馆等产品领域得到了广泛的应用。

传统的轻钢制作方式，采用机械和手工方式进行组立、装焊，自动化程度不高、工艺流程不流贯，因而生产效率低，远不能满足建筑轻钢结构飞速发展的需要。

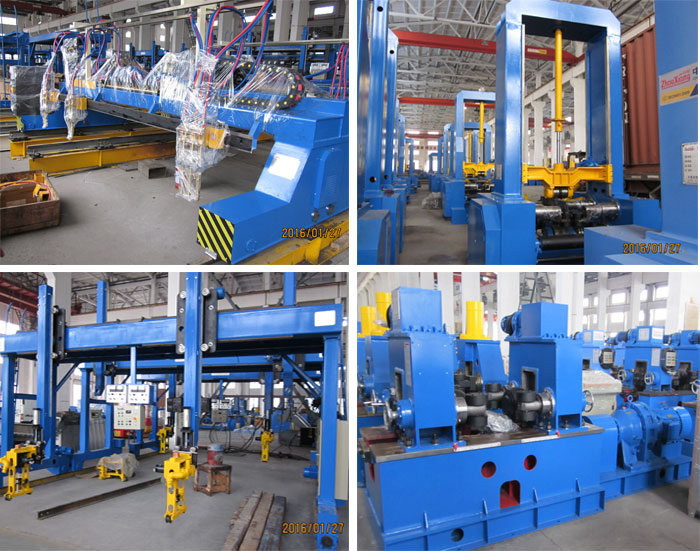

和记娱乐官网焊割针对轻型钢结构所设计的自动化H型钢生产线，占地面积小、布局紧凑，流程合理，充分体现了高速、高效和高精度生产的特点，取得了满意的实际效果。

轻型钢结构的工艺特点

1.1结构特点

轻型钢结构通常采用Q345和Q235钢，且大部分是Q345钢。Q345钢作为最常用、成熟的低合金高强度结构用钢，性能优良，可焊性好。除了部分柱底板外，腹板、翼板厚度基本上是4－20mm中薄板，正是对焊接工艺最有利的厚度范围。轻钢结构一般不采用箱型、十字型结构，构件绝大部分是H型截面。由于经济、受力、结构的特点，一般不采用轧制H型钢，而大多数都采用焊接H型钢。

对于H型实腹梁柱结构，易于实现焊接、装配的自动化。但是除了夹层梁和部分边柱、中间柱为等截面外，大部分构件是变截面形式，这也给焊接的自动化提出了更高的要求。

1.2切割方法

门式多头火焰切割是翼板开条的主要切割方法，丙烯、丙烷、LPG类新型燃气已逐步取代了乙炔。

腹板由于板厚较薄，而且大多是楔形形状，通常采用数控等离子的切割方法。采用氧气的等离子切割方法，切割速度快，切割质量好，但对消耗电极的要求更高。

腹板的切割质量对构件的装焊质量有很大的影响。由于板厚较薄，切割后的变形或残余应力，将导致腹板的波浪型变形。切割边缘的质量会直接影响腹板与翼板间角焊缝的施焊和焊缝质量。

1.3焊接方法

焊接工艺和生产流程取决于H型钢的组立、腹板和翼板间的主焊缝的焊接，因组立方法、焊接方法和焊接位置而异。如机头移动或工件移动；水平位置或船型位置；单机头或双机头；单丝或双丝等。

对干薄板结构来说，气体保护焊无疑是最理想的焊接方法。因此，除了拼板采用埋弧自动焊外，其余板件装焊大都采用气体保护焊。特别是富氩混合气体保护焊，由于成型好、飞溅小，对轻钢结构更为适宜。

1.4涂装

为防止在堆放、运输和安装过程中，不再锈蚀，并为进一步涂装打基础，构件焊接完成后需进行预处理并喷涂底漆。

构件表面处理除锈质量等级要求达到Sa2．0～Sa2．5以上。根据构件所处环境介质的不同，选择防锈底漆。轻钢结构底漆主要是醇酸类的，也可以是环氧富锌类的。在安装工地根据需要再涂刷面漆或防火涂料。

轻钢结构主要是H型实腹梁柱结构，因而表面处理和涂装工艺较简单，也容易实现机械化流水作业。表面处理采用抛丸工艺，滚道式或悬挂式送进方式。喷漆一般为手工操作，结合悬挂式抛丸，也可是半机械化的流水线作业。

喷漆前的表面处理，对构件底漆防腐效果非常关键，而漆膜厚度和均匀性将直接影响构件的防腐性能。

1.5主要工艺问题

由于轻钢结构和重钢结构在钢种、板厚、结构形式多方面有着很大的区别，因而在焊接制作上所面临的主要难点和问题也有很大的区别。

如果说重钢结构由于钢板厚、材料级别高、施焊条件差，制作问题主要体现在结构的焊接可操作性、钢材的可焊性、接头焊接缺陷的防止等方面的话，轻钢结构主要是防止、减小焊接的变形及其矫正，提高H型钢生产线焊接生产率方面的问题。
